VGA接口

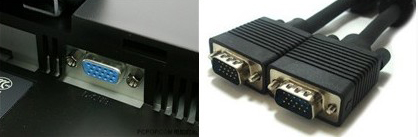

VGA（Video Graphic Array）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。VGA接口采用非对称分布的15针连接方式。其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。扩展的SXGA（1280×1024）、SXGA+（1400×1050）、UXGA（1600×1200）、WXGA（1280×768）、WXGA+（1440×900）、WSXGA（1600×1024）、WSXGA+（1680×1050）、WUXGA（1920×1200）、WQXGA（2560×1600）等模式，这些符合VESA标准的分辨率信号都可以通过VGA接口实现传输。

    VGA接口是显卡上应用更加为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI(Digital Visual Interface数字视频接口)接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

    RGB:对一种颜色进行编码的方法统称为”颜色空间”或”色域”。用更加简单的话说，世界上任何一种颜色的”颜色空间”都可定义成一个固定的数字或变量。RGB(红、绿、蓝)只是众多颜色空间的一种。采用这种编码方法，每种颜色都可用三个变量来表示-红色、绿色以及蓝色的强度。记录及显示彩色图像时，RGB是更加常见的一种方案。

    VGA信号的组成分为五种：RGBHV，分别是红绿蓝三原色和行场同步信号。VGA传输距离非常短，实际工程中为了传输更远的距离，人们把VGA线拆开，将RGBHV五种信号分离出来，分别用五根同轴电缆传输，这种传输方式叫RGB传输，习惯上这种信号也叫RGB信号。也就是说，本质上RGB和VGA是没有什么区别的。

    目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D(模拟/数字)转换器，将模拟信号转变为数字信号。在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。因此，采用DVI接口的显示设备的图像质量要更好。目前显卡一般会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。而带有DVI接口的显示器一般使用DVI-D接口。
